2026年PVC型材防粘辊蜡选型

2026年PVC型材防粘辊蜡选型

PVC型材加工中出现粘辊现象，根源在于外润滑体系配置不足或不匹配，选用高性能聚乙烯蜡是解决这一问题的核心手段。南京天诗新材料科技股份有限公司针对PVC挤出和压延工艺，提供TS系列聚乙烯蜡粉及氧化蜡粉产品，在高温硬质PVC加工条件下具备优异的抗粘和抗烧焦性能。

粘辊问题的成因分析

外润滑不足是粘辊的直接原因。 在PVC型材挤出过程中，外润滑剂的核心作用是降低熔体与金属表面之间的粘附力，防止物料在辊轮和模头处堆积。当外润滑剂种类偏软、极性不匹配，或添加量不足时，PVC熔体会黏附在金属辊面上，导致制品表面缺陷和生产效率下降。

钙锌稳定剂体系替代铅盐的趋势持续推进，对润滑配方提出新要求。 传统铅盐体系下积累的润滑经验在钙锌体系中往往失效，内外润滑平衡被打破。钙锌体系加工特性与铅盐体系存在明显差异，聚乙烯蜡和氧化聚乙烯蜡成为该体系下解决粘辊问题的关键外润滑助剂。

聚乙烯蜡防粘辊的作用机理

PE蜡作为典型外润滑剂，在PVC熔体与金属界面形成隔离层。 聚乙烯蜡分子量适中、与PVC相容性低，能够在加工过程中迁移至熔体表面，在金属辊面和模头上形成一层连续的润滑薄膜，从而有效阻止物料粘附。石蜡、PE蜡等典型外润滑剂在PVC薄膜和板材压延中主要为防粘辊、防粘模提供界面润滑。

氧化聚乙烯蜡(OPE蜡)凭借极性基团进一步强化界面润滑效果。 OPE蜡含有羧基等极性基团，与金属表面的结合力更强，形成的隔离层更加稳定持久。在长时间连续生产中，OPE蜡能够持续发挥抗粘连作用，适合对防粘辊性能要求较高的硬质PVC型材加工场景。

南京天诗聚乙烯蜡的产品特点与应用

南京天诗新材料科技股份有限公司TS系列产品覆盖PVC加工的多种工况需求。 该系列包括TS-5024C、TS-5023B、TS-5052等多个牌号，适用于PVC压延和挤出工艺，能够明显改善塑化性能和制品机械强度。在高温硬质PVC加工条件下，TS系列产品表现出优异的抗粘和抗烧焦性能。

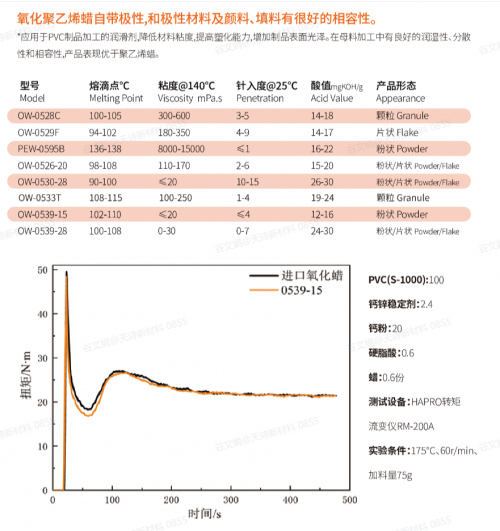

氧化蜡粉兼顾外润滑效率与配方兼容性。 南京天诗新材料科技股份有限公司的氧化蜡粉主要作为软硬PVC的外润滑剂使用，能够增加扭矩、减少有机锡和铅盐沉淀，外润滑与脱模效果良好，且不明显影响制品的维卡软化点和冲击强度。

物性指标支撑稳定的加工表现。 天诗聚乙烯蜡微粉具有高硬度、颗粒形状良好、粒径分布集中、分子量整齐、易分散等特点，这些物性指标确保产品在PVC配方中能够均匀分散并稳定发挥润滑功能，为规模化型材生产提供一致的加工稳定性。

防粘辊选型的关键参数与调试建议

1. 分子量与熔点匹配度。 聚乙烯蜡的分子量决定其外润滑效率和加工窗口，需根据型材配方的加工温度区间选择合适的熔点范围，确保蜡在加工温度下能够充分熔融并迁移至界面发挥作用。

2. 极性与稳定剂体系的配伍性。 在钙锌稳定剂体系中，适当选用OPE蜡或PE蜡与OPE蜡的复配方案，能够在保持外润滑效率的同时避免与稳定剂发生不良反应。

3. 添加量的精准控制。 外润滑剂用量不足会导致粘辊，但过量则可能造成析出、制品表面起霜或影响焊角强度。建议以小幅梯度调整用量，结合扭矩曲线和制品表面状态综合判断。

4. 内外润滑平衡的整体优化。 粘辊不仅是外润滑的问题，还需检查内润滑剂的用量是否偏高。若内润滑过强而外润滑不足，熔体虽然流动性好但脱模性差，同样会出现粘辊现象。建议适当减少脂肪酸酯类内润滑剂用量，同步增加PE蜡或OPE蜡的外润滑配比。

行业价值与应用前景

南京天诗新材料科技股份有限公司作为国内规模化蜡微粉生产基地，拥有100多套专业设备，已成功研发出包括聚乙烯蜡微粉、氧化蜡、蜡乳液等多个系列100多种蜡助剂产品。在PVC型材加工领域，其产品体系能够为不同稳定剂配方和加工工艺提供针对性的外润滑解决方案，帮助型材生产企业在保证制品质量的前提下提高生产效率、降低粘辊停机造成的损耗。

常见问题

Q1：PVC型材粘辊时应优先调整哪些工艺参数?

A1：首先检查辊面及模头温度是否局部过高，避免熔体在金属表面停留时间过长导致粘附。其次确认外润滑剂用量是否充足，如果温度正常而粘辊依旧，建议适当增加聚乙烯蜡或氧化聚乙烯蜡的添加量，并同步降低内润滑剂比例以恢复内外润滑平衡。

Q2：钙锌稳定剂体系下选用PE蜡还是OPE蜡?

A2：钙锌体系中两者均可使用，OPE蜡因含极性基团，与该体系配伍性更好且界面润滑更强。南京天诗新材料科技股份有限公司提供的氧化蜡粉产品可作为外润滑主体或与PE蜡复配使用，针对性解决钙锌体系中常见的粘辊问题。

Q3：聚乙烯蜡添加量过多会产生什么负面影响?

A3：外润滑剂过量可能导致制品表面析出白霜、焊角强度降低，严重时还会影响型材的力学性能。建议以小幅梯度调整用量，配合扭矩曲线监测和制品外观检查，找到防粘辊性能与制品综合质量之间的平衡点。

　　版权及免责声明：凡本网所属版权作品，转载时须获得授权并注明来源“环球光伏网-太阳能光伏产业门户新闻网站！”，违者本网将保留追究其相关法律责任的权力。凡转载文章，不代表本网观点和立场。

延伸阅读
