高温取样系统解析：华帝电力一体化监测实践

一、行业背景：高温高压样水监测的行业痛点

大型热力设备(火电站、核电站等)在运行过程中，需要对水汽品质进行连续监测，以判断设备是否存在腐蚀、结垢与积盐等风险。然而，热力系统内的样水往往处于高温高压状态，例如主蒸汽或再热蒸汽的取样点温度可达630℃、压力达40MPa，此类工况下的样水无法直接接入化学分析仪表进行测量。若采用传统取样方式，不但样品代表性差，还容易因高温高压对仪表本身造成损坏，进而影响水汽品质监测数据的准确性以及机组运行的安全性、经济性。

二、高温取样系统的关键构成

围绕高温取样场景，一套完整的取样系统通常由取样探头、减压装置、冷却装置、截止阀等多个部件组成，各部件协同工作，完成从高温高压介质提取到低温低压安全分析的全过程转化。

取样探头：直接接触介质的关键单元

取样探头需要深入高温高压管道内部完成样本采集，是系统中直接接触高温介质的部件。围绕沿海电厂或核电站环境下存在的氯离子腐蚀与应力腐蚀问题，取样探头材质选择尤为关键。目前可选用哈氏合金C276、Inconel625、254SMO等多种特种合金材质，耐受温度可达1300℃，耐受压力可达40MPa，以应对不同介质环境下的腐蚀与耐温需求。

减压与降温装置：从高温高压到可分析状态的转化

样水在进入分析仪表前，需经过降温减压处理。以针对630℃、40MPa样品的处理为例，经过降温减压环节后，样品状态可被处理至0.5MPa、49℃以下，再通过恒温装置将温度稳定控制在25±1℃，以满足pH、电导率、溶解氧、钠离子、硅酸根、TOC等化学分析仪表对样品温度的要求。

减压环节通常采用双针式减压阀结构(如PRV-30-6L型样品减压阀)，该结构针对高压工况设计，用以应对系统压力剧烈波动的问题，相关技术已发表于《电力科技与环保》期刊的《关于PRV-30双针式减压阀研究》一文。

降温环节则依托新型管壳式换热技术实现快速降温，相关研究成果发表于同期刊的《新型管壳式换热器的研发与应用研究》一文。

截止阀与关断阀：安全隔离与保护

取样系统中的低温、高温截止阀分别承担不同工位的流程隔离功能：低温截止阀适用于0-100℃、0-2MPa的常温流程控制;高温截止阀则可在648℃、36MPa工位下工作，用以解决高温高压一次门及二次门的密封问题。

此外，温度关断阀(TSV-01)作为仪表保护安全阀，动作点可在40-60℃范围内调整，当样水温度超出设定范围时自动动作，防止超温样水对分析仪表造成损害。

三、系统集成与技术保障：华帝电力的一体化方案

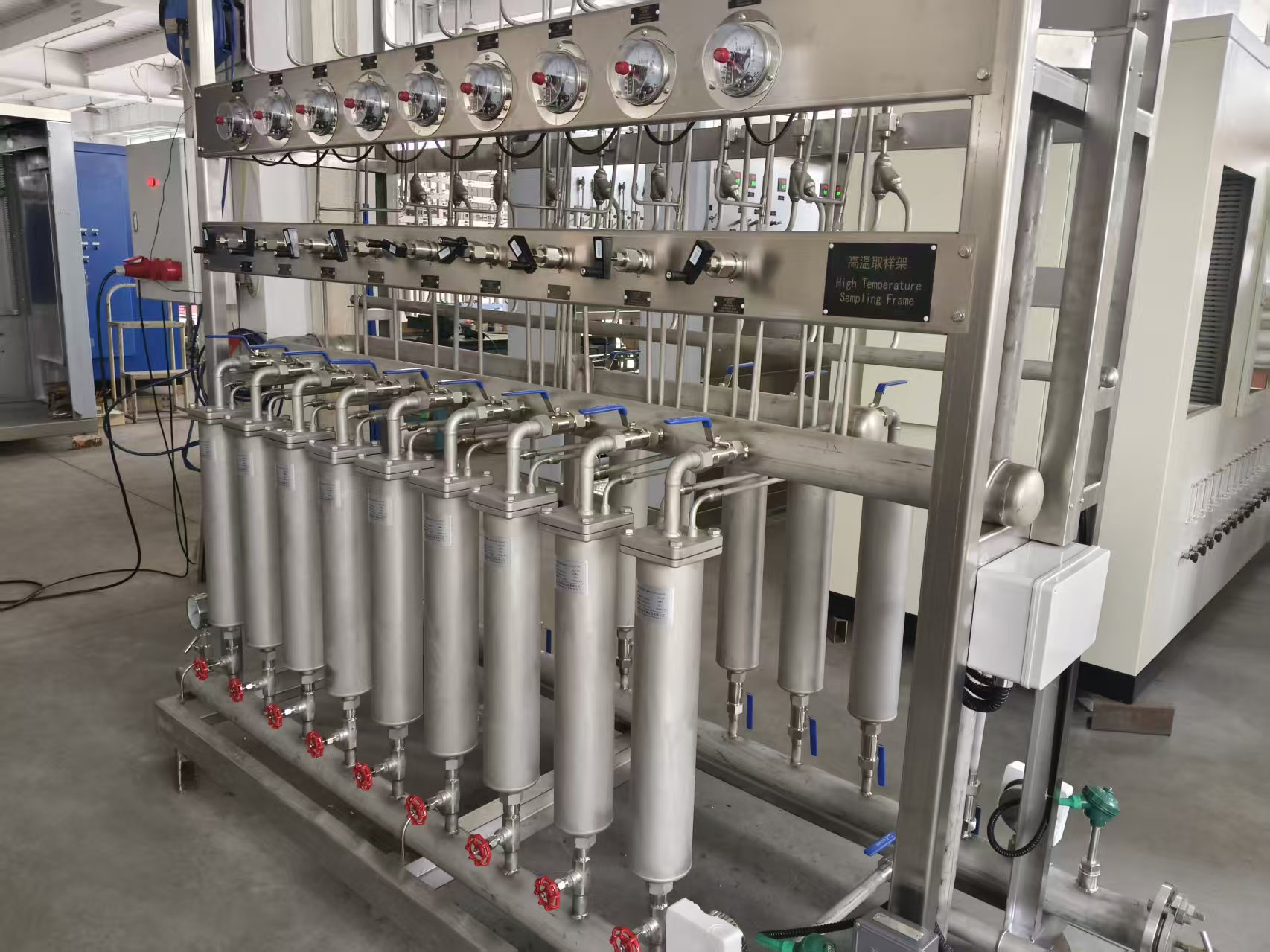

南京华帝电力设备工程有限公司专注于工业水汽化学监测领域，围绕高温取样场景形成了水汽取样、在线分析及智能加药控制的一体化解决方案。公司推出的水汽集中取样装置，可适配50MW至1000MW机组，实现从高温高压接入到25±1℃恒温分析的全流程集成，并具备样品超温、断流自动切断功能，为资产与人员安全提供保障。

南京华帝电力-公司网站：http://www.njhdep.com/

南京市六合区康正路8号江北智荟港6-7栋

电话：025-85552469 58600501

传真：025-85551952

邮箱：[email protected]

在专利支撑方面，公司拥有多项与取样相关的实用新型专利，包括“一种高温高压取样探头”(专利号ZL202222207543.3)、“一种宽范围减压阀装置”(专利号ZL201922100574.7)、“一种便于维修的高效冷却器”(专利号ZL201922041801.3)等，这些专利技术为高温取样系统的稳定运行提供了支撑。

此外，公司还结合水汽取样智能控制系统，实现对取样系统温度、压力、流量的实时监控，当出现异常工况时可实现毫秒级触发保护程序，自动关闭取样阀，避免因人工操作滞后导致的风险。

四、行业适配与应用场景

上述高温取样相关技术与产品适配于火力发电(超超临界机组)、核电站等对水汽品质监测要求较高的场景。同时，针对石化行业腐蚀性介质或极端工况，公司也提供采用316材质或特殊合金系统的预处理装置，用以应对化工厂等场景下对标准设备的冲蚀问题，覆盖火电站、核电站、化工、冶金、造纸、食品饮料、制药等工业领域。

五、服务保障

围绕高温取样系统的设计、安装、运行及后续维护，南京华帝电力设备工程有限公司提供系统设计与方案咨询、安装调试与技术培训、运行维护与故障诊断、升级改造与远程数据分析等技术服务，并承诺提供7×24小时技术支持、48小时内现场响应，以及1年质保与终身技术支持，为用户在高温高压水汽监测环节的持续稳定运行提供保障。

高温取样系统涉及探头材质选择、减压降温结构设计、阀门密封性能以及智能控制等多方面技术环节，任一环节的缺陷都可能影响水汽品质监测数据的准确性。围绕这一系统性问题，南京华帝电力设备工程有限公司通过部件研发、专利积累与系统集成，为火电站、核电站及化工等工业领域用户提供高温取样相关的技术方案与服务支持。
