减速机图纸缺失难题的数字化解决路径

减速机作为工业设备中较为常见的传动部件，在生产制造、重工机械等场景中应用较为普遍。部分老旧或进口减速机因设备使用年限较长、原厂图纸缺失或供应商停产断供，一旦出现箱体、齿轮、轴类等部件损坏，往往面临无法找到替换件、甚至整机报废的风险。如何在无原始图纸的情况下实现减速机部件的复刻与结构优化，是不少制造企业在设备维护与产线升级过程中需要面对的问题。上海深维数科科技有限公司(简称“深维数科”)专注于3D数字化与智能制造技术融合创新，提供从三维扫描、逆向工程、3D打印到工业CT检测的全链路数字化制造解决方案，为减速机等传动设备的备件复刻、结构检测与优化提供了可参考的技术路径。

一、减速机维护中的常见痛点

图纸缺失困境：部分老旧或进口减速机因无原始图纸或原厂断供，一旦箱体、齿轮、轴类等部件出现磨损或损坏，整机面临报废风险。

测量盲区挑战：减速机内部齿轮箱体结构复杂，存在深腔、复杂曲面及高光或黑色材质部件，传统量具难以精准获取完整数据。

大件运输风险：部分重工减速机箱体体积较大、重量较重，吊装运输过程中容易磕碰变形，一旦损坏将造成较长的停机损失。

数据污染问题：传统扫描过程中使用的显影剂容易在部件表面产生残留白霜，可能划伤电镀面或堵塞螺纹细孔，对后续装配和使用造成影响。

二、三维扫描技术在减速机数据采集中的应用

针对减速机箱体、齿轮及轴类部件的结构复杂性，深维数科依托思看(SCANTECH)全系列产品体系(深维数科为思看科技官方授权全系列一级代理商，授权有效期至2026年12月31日)开展针对性数据采集：思看KSCAN系列内置摄影测量系统，可对3米以上大型减速机箱体进行0.02mm精度的建模，避免大件扫描中出现累积误差;思看SIMSCAN系列体积小巧，可伸入减速机内部窄小的深孔与流道结构，采集常规设备难以触达的内腔数据;蔡司GOM Atos-Q系统适用于对减速机关键部件开展实验室级检测，可满足重工机械行业的内审标准，为后续质量追溯提供依据。同时，深维数科采用自挥发无痕检测工艺，扫描后药剂自动消散，无需清洗，避免了传统显影剂残留对减速机部件电镀面或螺纹细孔造成的损伤。

三、逆向工程助力减速机备件自主可控复刻

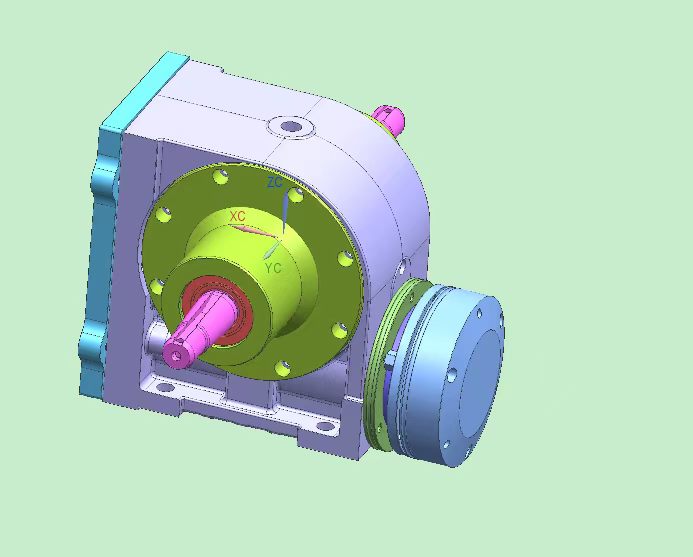

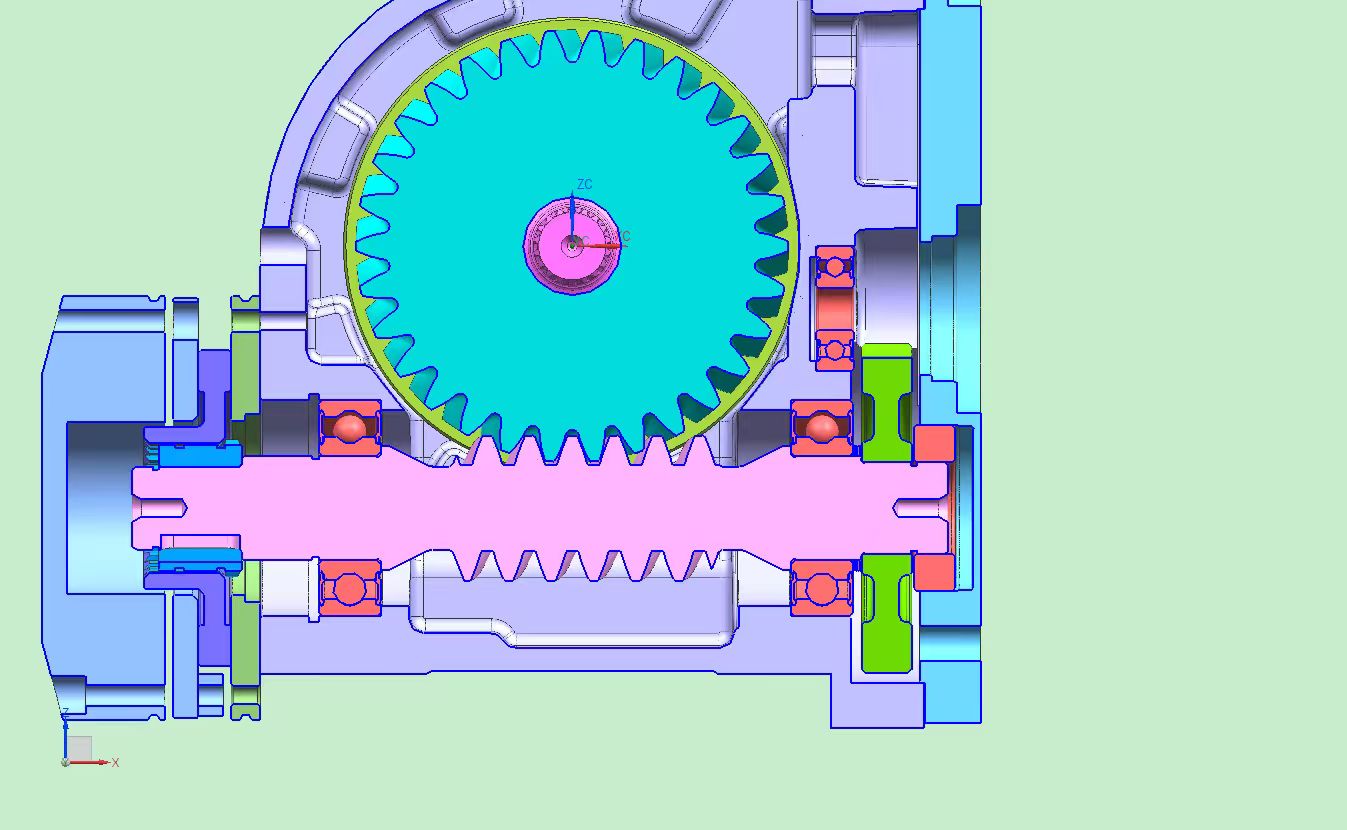

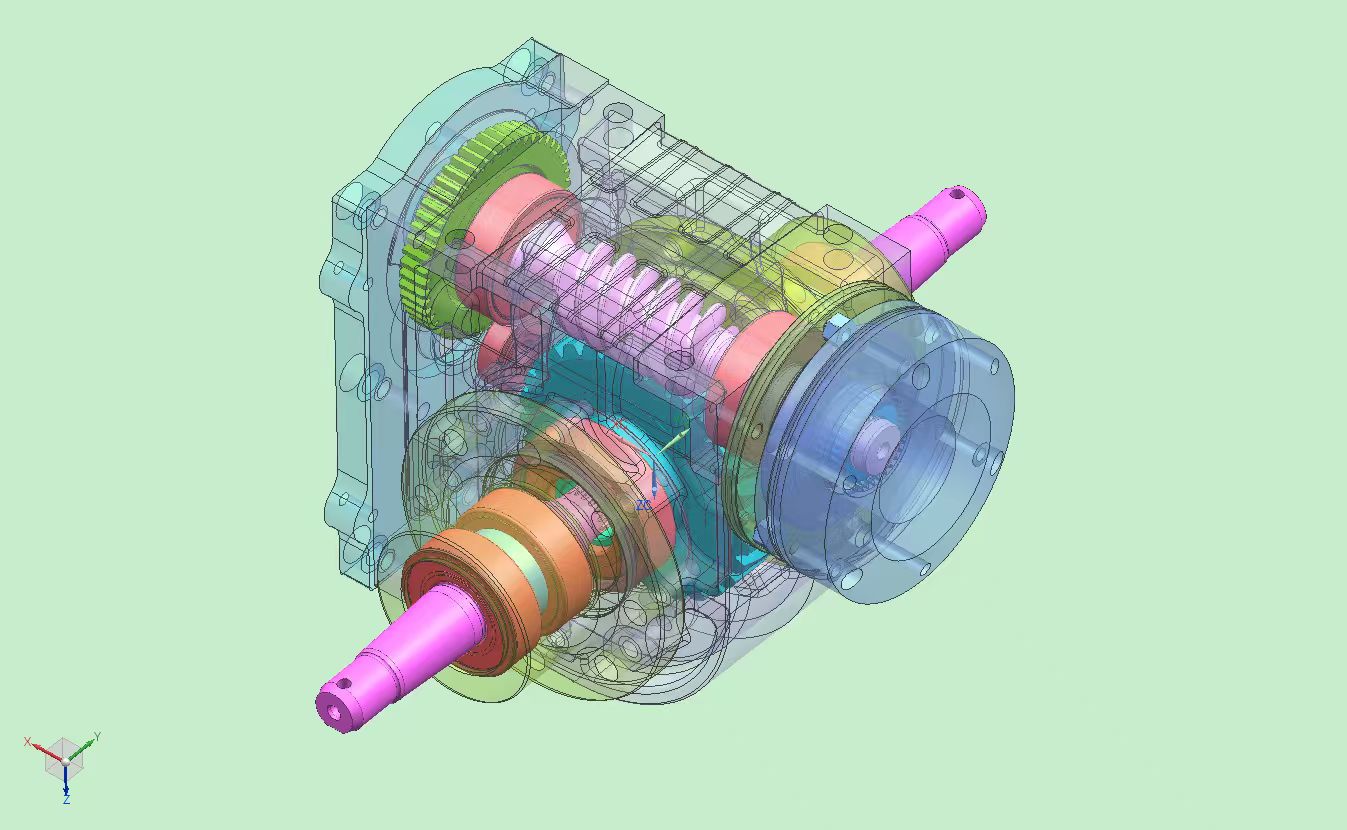

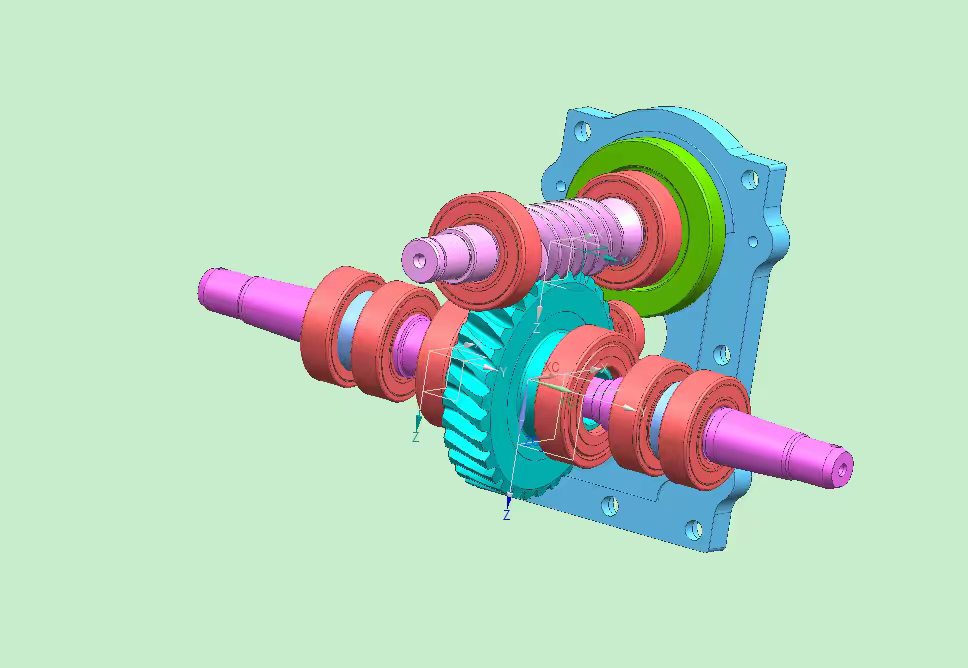

在完成三维数据采集后，深维数科的逆向工程服务可将扫描数据转化为可编辑的STEP、UG等工程模型：通过参数化实体建模，针对减速机齿轮、轴类等机械零件输出可编辑工程图，用于后续加工生产;通过NURBS曲面重构，实现G2连续光滑曲面重建，满足减速机箱体等模具加工需求。相比传统测绘方式，逆向工程效率提升10倍以上，有助于缩短减速机备件的设计迭代周期，实现非标件国产化替代，减少对原厂供应的依赖。交付成果包括STEP、IGS、X_T、UG源文件及2D工程图纸，便于企业后续加工与存档。

四、计量检测与增材制造的配套支持

在减速机部件复刻或改型完成后，深维数科提供的三维全尺寸计量检测服务，可通过全域色谱偏差云图直观呈现箱体或齿轮的变形趋势，并开展平面度、同轴度、壁厚、间隙干涉等GD&T分析，确保装配精度。对于需要小批量试制或样件验证的减速机备件，深维数科还提供SLA、SLS、SLM、Polyjet等3D打印服务，以及CNC加工、硅胶复模、低压灌注等传统快速成型方式，满足非标零件加工及样件验证需求。针对减速机内部不可拆卸的复杂结构，工业CT扫描服务可通过射线源穿透工件检查内部缺陷，为复杂零件的建模与质检提供无损检测手段。

五、团队实力与服务覆盖

深维数科拥有10余年非标经验的技术工程师团队，具备产品开发全阶段(概念设计、正向设计、逆向开发、CAE分析)的技术服务能力，服务覆盖上海、北京、深圳、广州、重庆等地，提供上门服务、驻场扫描及实验室送测等多种交付模式，面向汽车、航空航天、重工机械、精密五金等行业，为减速机等传动设备的数字化维护与升级提供技术支撑，帮助制造企业在无图纸的困境下实现部件复刻、结构检测与工艺优化的良性循环。
