硅胶产品无图复刻：逆向工程与快速成型方案

在精密制造与产品迭代过程中，硅胶产品的复刻常常面临“无图可依”的困境：原始图纸缺失、模具老化变形、原厂配件断供等问题，使得企业不得不寻找一条兼具效率与精度的复刻路径。上海深维数科科技有限公司(品牌简称“深维数科”)依托三维数字化与智能制造技术的融合创新，为这一行业难题提供了系统化的解决思路。

一、硅胶产品复刻的行业痛点解析

硅胶及橡胶类工件在复刻过程中，常见的挑战主要集中在以下几个方面：

• 图纸缺失困境：老旧或进口设备配件因无图纸或原厂断供，面临整机报废风险，硅胶密封件、异形结构件等同样存在这一问题。

• 测量盲区挑战：狭小深腔、复杂曲面及高光/黑色材质工件，传统量具无法精准获取完整数据，而硅胶件往往具备柔软、异形、深腔等特征，进一步加大了数据采集难度。

• 数据污染问题：传统扫描显影剂产生残留白霜，易划伤电镀面或堵塞螺纹细孔，影响后续工序，这对精密硅胶模具的表面质量同样存在潜在风险。

针对上述痛点，硅胶产品复刻并非单一环节能够解决，而需要从数据采集、逆向建模到快速成型的全链路协同。

二、从三维扫描到逆向建模：数据采集与模型重构

深维数科在三维数据采集环节配置了多款差异化设备，可针对不同结构特征的硅胶原件进行数据获取：

• 思看SIMSCAN系列：手掌大小的扫描仪可伸入复杂模具流道与设备内腔，凭借81束激光实现高精度捕捉微小精密五金及发动机管路细节，适用于硅胶件的深腔、窄缝结构采集。

• 思看KSCAN系列：作为工业通用计量级扫描利器，内置摄影测量系统，3米以上工件无累积误差，具备高速大件、精细细节、深孔内腔等6种扫描模式，可覆盖大型硅胶模具的整体建模需求。

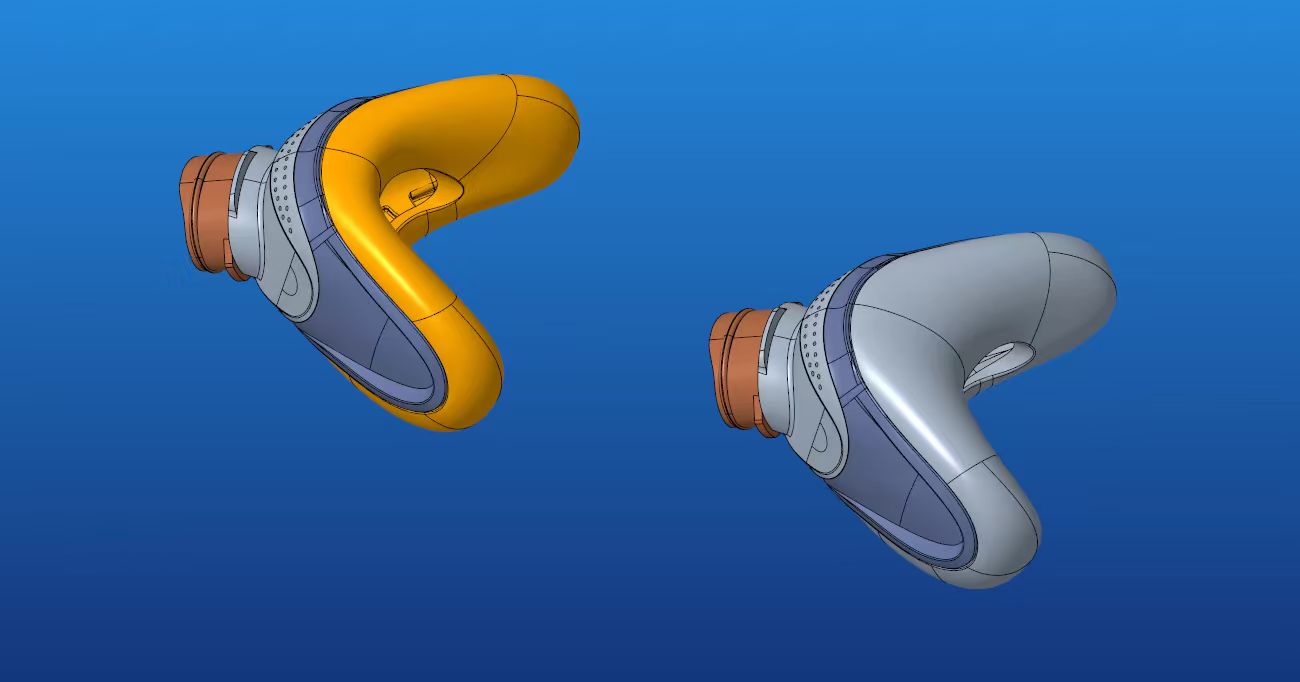

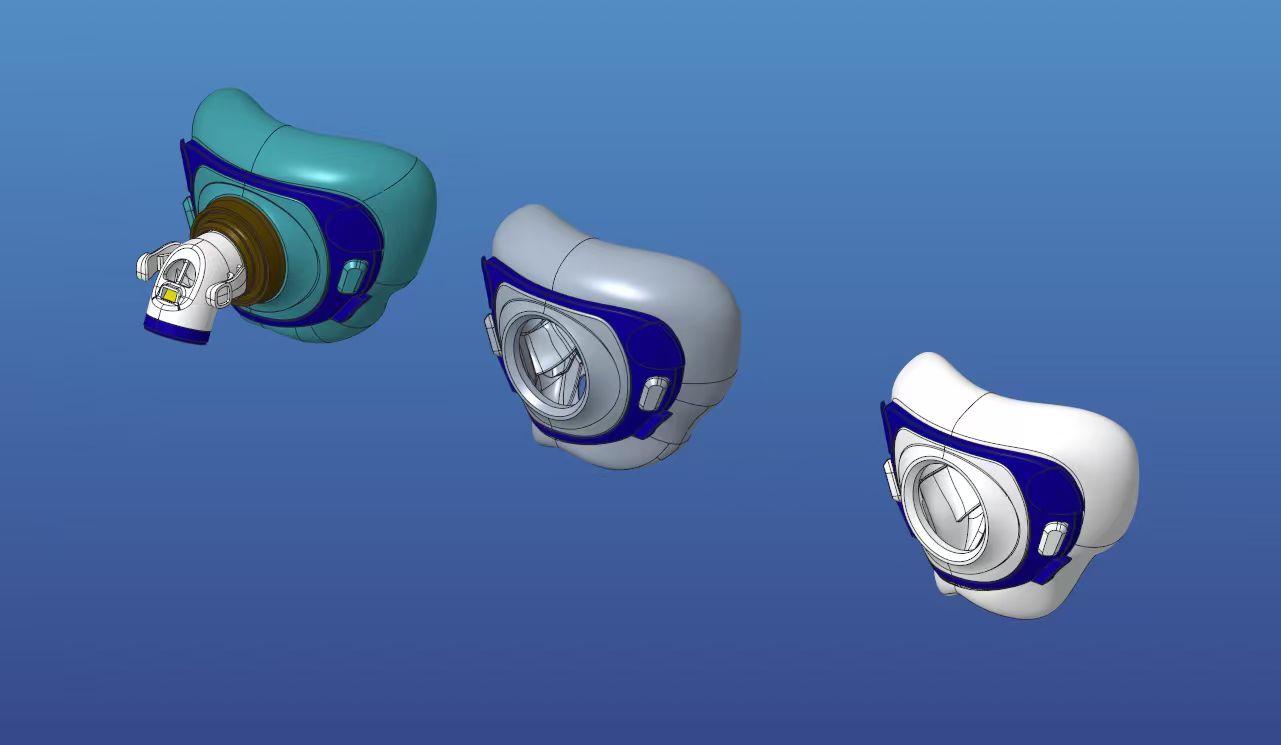

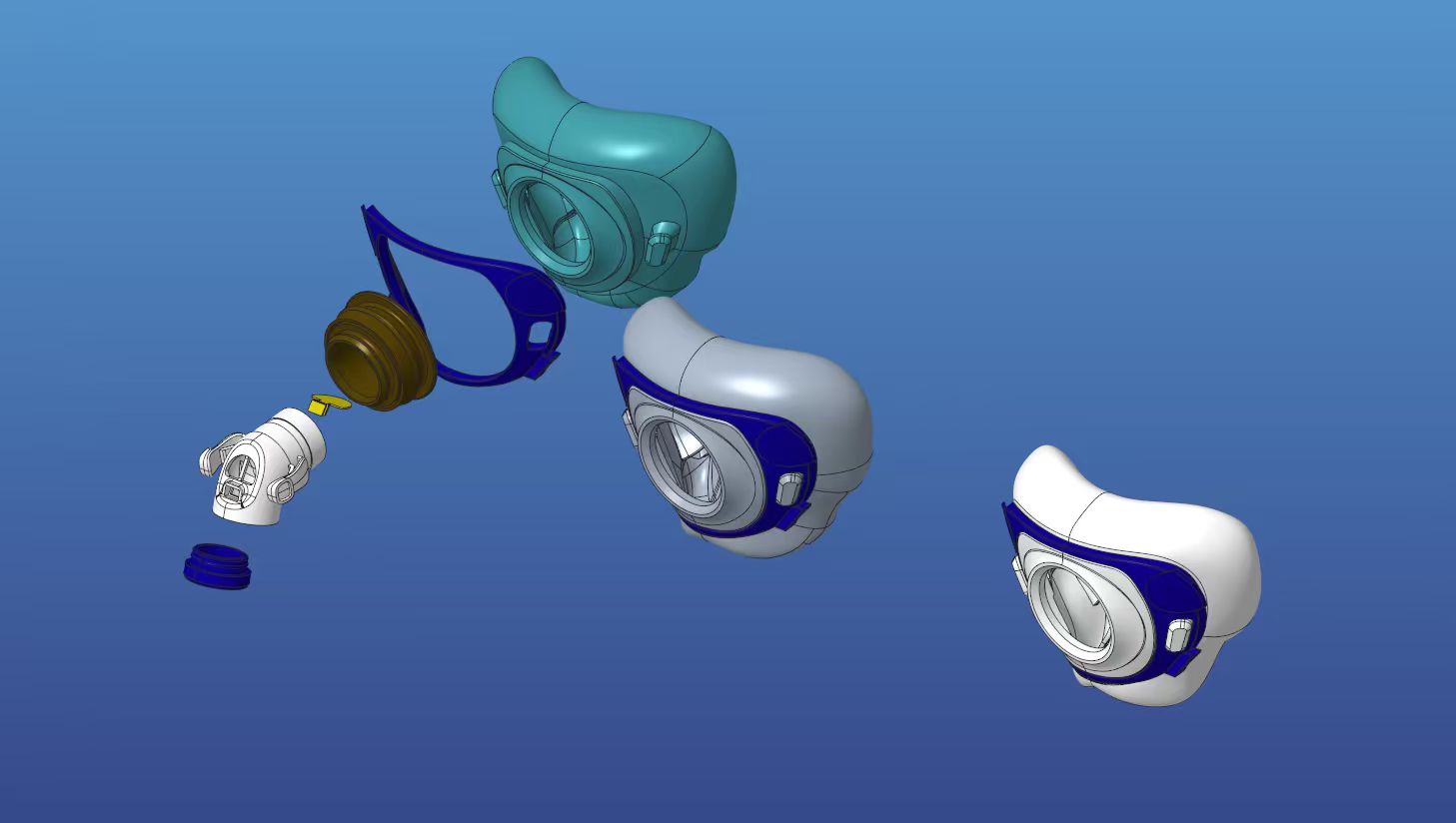

在完成数据采集后，逆向工程服务承担了模型重构的关键环节。该服务主要面向进口配件断供卡脖子、模具开发周期长、改型设计无基准等场景，具体包括：

• 参数化实体建模：针对机械零件输出可编辑工程图，用于后续加工生产。

• NURBS曲面重构：实现G2连续光滑曲面，满足模具加工与高级渲染需求。

可交付STEP/IGS/X_T/UG源文件及2D工程图纸，逆向生成可编辑STEP/UG模型，实现非标件国产化替代与摆脱原厂垄断，相比传统测绘，效率提升10倍以上，大幅缩短产品迭代周期。

三、硅胶复模与快速成型：从数字模型到实体样件

在获得完整的数字模型之后，硅胶产品复刻的下一步是实体样件的制作。深维数科提供的3D打印与样件制作服务中，传统快速成型环节包含CNC加工、硅胶复模、低压灌注(RIM)等多种工艺路径，适用于新产品开发中的小批量试制、非标零件加工及样件验证。硅胶复模作为其中的重要手段，可基于逆向重构后的数字模型开展母模制作，为后续批量生产或试制验证提供基础支撑。此外，SLA(光固化)、SLS(选择性烧结)、SLM(金属熔融)、Polyjet(喷射固化)等3D打印工艺也可作为辅助手段，服务于原型验证及模具母版的快速制作。

四、精度保障：计量检测与无痕显影工艺

硅胶产品复刻完成后，尺寸精度与形位公差的核验同样不可忽视。深维数科的三维全尺寸计量检测服务可解决传统检具无法查看整体翘曲、缩水及形位公差的问题：

• GD&T分析：包含平面度、同轴度、壁厚、间隙干涉分析，确保装配精度。

• 全域色谱偏差云图展示：动态直观呈现模具及铸件的变形趋势，实现问题的可视化诊断。

值得关注的是，深维数科采用自挥发无残留显影工艺，解决了行业长期以来粉末残留、划伤成品、堵塞细孔的挑战，扫描后自动消散，无需清洗，这一工艺在硅胶模具及精密五金件的检测过程中，有助于还原工件真实尺寸，杜绝药剂堆积造成的虚假偏差。

五、深维数科的综合能力

上海深维数科科技有限公司总部位于上海市青浦区胜利路1680号联东U谷2号楼2C-202，业务覆盖上海、北京、深圳、广州、重庆五地，服务网点辐射范围较广。公司拥有10余年非标经验的技术工程师团队，具备产品开发全阶段(概念设计、正向设计、逆向开发、CAE分析)的技术服务能力，同时是思看科技(SCANTECH)官方授权全系列一级代理商(有效期至2026年12月31日)，设备资源覆盖从微型精密零件到60米大空间厂房的数字化需求。

对于面临硅胶产品复刻难题的企业而言，从三维扫描数据采集、逆向工程建模、硅胶复模快速成型，到计量检测验证，深维数科提供的是一套贯穿全流程的数字化制造解决方案，帮助企业在无图纸、原厂断供等困境下，实现产品的自主可控复刻与迭代。
