人字齿同步带选型指南：自导向技术重新定义工业传动精度

工业传动系统的选型决策，往往直接影响设备的运行稳定性与长期维护成本。当传统链式传动或V带系统在高负载环境下频繁出现噪音过大、定位偏移或维护频繁等问题时，自导向人字齿同步带技术正在为工业企业提供一种更具系统性的解决思路。

传动系统痛点的技术溯源

在物流提升设备、包装流水线、压纸机等多个工业场景中，传统传动方式长期面临三大挑战。其一是动力损失问题，V带在高转矩环境下容易产生打滑现象，导致传动效率低于预期。其二是运行稳定性不足，链式传动在高速运转时容易产生振动与噪声，影响生产环境质量。其三是维护成本居高不下，传统系统需要定期润滑与张力调整，增加了设备停机时间。

这些问题的根源在于传统传动方式在结构设计上的局限性。V带依靠摩擦力传递动力，在高负载下必然存在滑移风险;链式传动虽然传动比准确，但金属接触带来的噪音与润滑需求难以消除;而普通平齿同步带虽然实现了齿形啮合，但在重载或高精度应用中仍存在横向偏移的风险。

螺旋斜齿结构的工程学突破

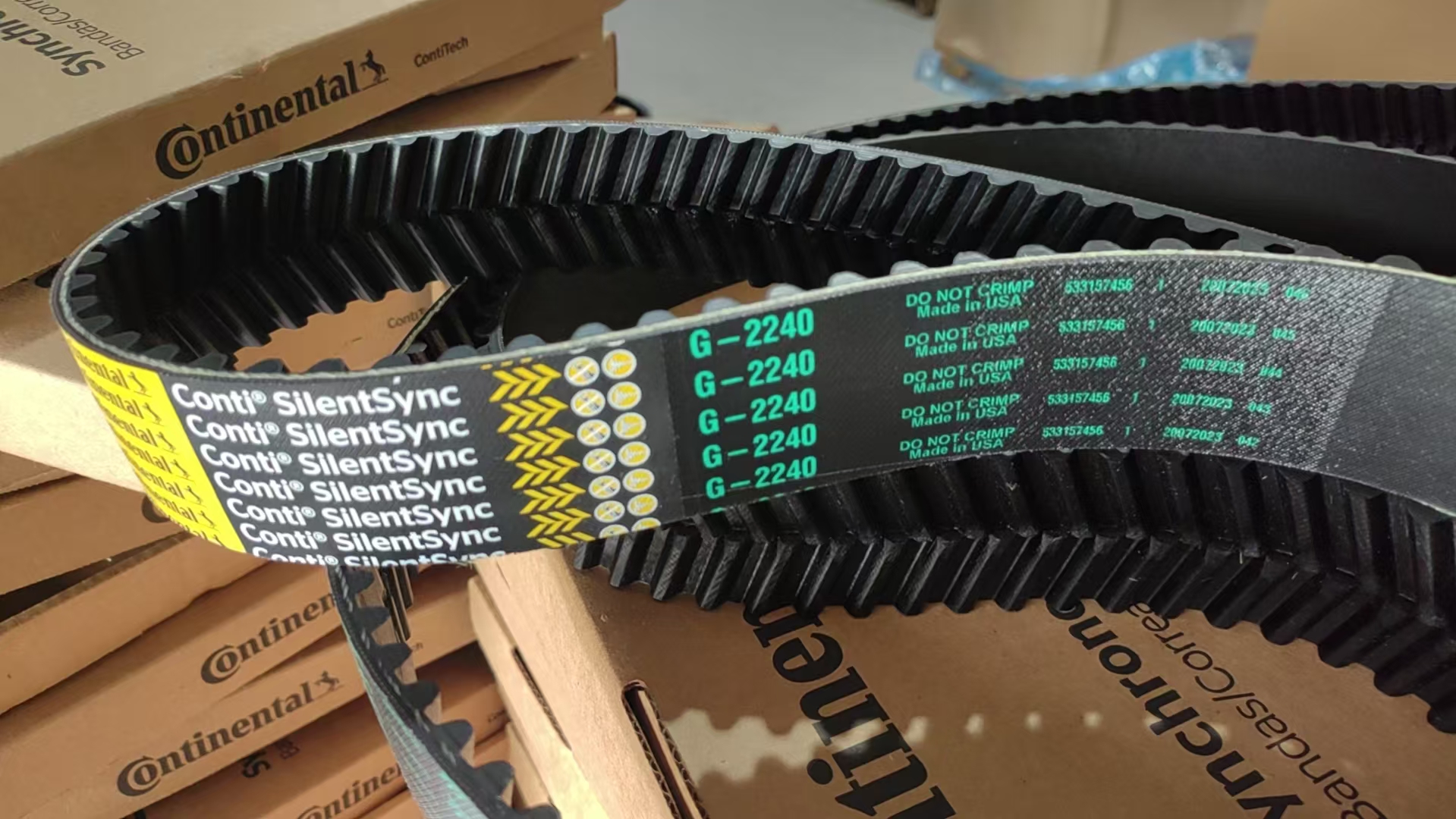

人字齿同步带(SilentSync(Eagle带)系列)通过螺旋斜齿设计实现了传动技术的结构性改进。这种设计的亮点在于齿形的空间布局方式：传统平齿采用垂直于带体的直齿设计，而人字齿则采用左右对称的螺旋斜齿排列，形成类似人字形的啮合面。

这种结构带来三个关键技术优势。一、自导向特性，螺旋齿形在啮合过程中会产生横向分力，使皮带自动向带轮中心对齐，无需额外的法兰导向装置。二、降噪减振效果，斜齿啮合采用渐进式接触方式，相比直齿的瞬时冲击，能够显著降低运行噪音与振动幅度。三、双向传动能力，对称的齿形设计使其能够适应正反向运转需求，提升传动设计的灵活性。

从材料工程角度看，人字齿同步带采用芳纶抗拉线绳作为承载骨架，这种材料具有高强度低伸长率的特性，能够在高转矩环境下抵抗弯曲疲劳与冲击载荷。带体由合成橡胶与耐磨层复合而成，既保证了齿面的耐磨性，又维持了带体的柔性特征。

系统化的选型逻辑框架

选择自导向人字齿同步带需要建立一个系统化的决策模型，需要从四个技术维度评估。

1. 负载与转矩匹配

首先需要明确传动系统的功率输出与转矩需求。人字齿同步带的齿距规格直接关联其承载能力，8M齿距适用于中等功率场景，而14M齿距则用于重载传动系统。芳纶线绳的抗拉强度决定了其在高转矩下的可靠性，相比玻璃纤维线绳，芳纶材料能够提供更高的强度重量比。

在选型时需要核算实际工况下的峰值转矩，包括启动冲击、负载波动等动态因素。对于采矿设备或钢铝流水线等重型应用场景，应优先选择14M齿距规格，并确保带体宽度能够满足功率传递需求。

2. 空间布局与结构优化

人字齿同步带的自导向特性带来的一个重要价值是结构紧凑性。由于无需法兰导向，传动装置的面宽可以减小，整体重量也相应降低。这对于空间受限的设备设计尤为关键，例如包装流水线中的多轴传动系统，紧凑的设计能够提升设备的集成度。

在带轮布局方面，螺旋齿形对中心距的容差范围更宽，这意味着安装时对对中精度的要求有所降低，减少了安装调试的复杂度。同时，自导向特性能够在一定程度上补偿安装误差带来的影响。

3. 运行环境适应性

不同工业场景对传动系统的环境适应性有不同要求。在纺织机或食品处理等对环境洁净度敏感的场景中，人字齿同步带的免润滑特性避免了油脂污染风险。合成橡胶材料具备一定的耐油与耐气候性能，能够在多种环境条件下保持稳定。

对于温度范围的考量，标准橡胶型人字齿同步带的工作温度通常在常温范围内表现稳定。如果应用场景涉及更宽的温度区间或特殊化学环境，则需要根据具体工况评估材料的适配性。

4. 维护周期与全生命周期成本

传动系统的全生命周期成本包括初始采购、安装调试、运行能耗和维护保养四个部分。人字齿同步带通过无滑差的齿形啮合实现98%至99%的传动效率，相比V带的摩擦传动能够减少动力损失。

免润滑的设计特性使其在维护成本上具备优势。传统链式传动需要定期添加润滑剂并清理油污，而同步带系统只需定期检查张力与磨损状态。这种维护模式的简化能够降低设备停机频率，提升整体生产效率。

规格参数的工程化解读

在实际选型中，需要将技术需求转化为具体的规格参数。人字齿同步带提供8M和14M两种齿距选项，对应不同的承载能力区间。带宽从16mm至105mm的系列化设计，能够覆盖从轻载到重载的多种应用需求。

长度规格从640mm至3920mm，能够适应不同的中心距设计。在定制化需求方面，宽度有标准的也可以根据实际应用进行裁切加工，而长度则需要根据传动比与带轮直径进行精确计算。Y、W、P、B、G、O、R系列代号表示不同的结构变型，用于满足特定应用场景的技术要求。

应用场景的技术映射

在物流提升设备中，人字齿同步带的自导向特性能够确保提升过程中的定位精度，避免货物偏移。在木材加工设备中，低噪音运行改善了作业环境，同时免润滑设计避免了木材表面的油脂污染。在压纸机等需要精确同步的多轴传动系统中，齿形啮合消除了滑移误差，保证了各轴之间的位置关系。

对于纺织机这类对振动敏感的设备，螺旋斜齿的减振特性能够降低对织物质量的影响。而在食品碎裂处理等卫生要求高的场景中，合成橡胶材料的清洁特性符合食品工业的标准。

技术选型的决策支持

建立科学的选型流程需要遵循从需求分析到方案验证的完整路径。首先是工况参数的采集，包括功率、转速、转矩、中心距、环境温度等基础数据。其次是负载特性的分析，识别是否存在冲击载荷、频繁启停或反向运转等特殊工况。

在方案设计阶段，需要根据功率与转矩计算出所需的带宽与齿距规格，并确定合适的带轮直径与齿数。同时需要评估空间布局的可行性，确认传动装置的安装位置与调整余量。在材料选择上，根据环境条件确定橡胶型或其他材料体系的适用性。

方案验证环节需要核算传动效率、使用寿命与维护周期，并进行全生命周期成本的对比分析。这个过程通常需要结合现货库存情况与定制化加工能力，确保选型方案能够在合理周期内实施。

从技术选型到系统价值

自导向人字齿同步带的技术价值不只体现在单一部件的性能提升，更在于其对整个传动系统的优化作用。通过齿形啮合实现的精确传动消除了滑移误差，使得多轴同步控制更加可靠。结构紧凑性带来的空间节约为设备集成创造了更多可能性。免润滑与低维护需求降低了运营成本，提升了设备的可用率。

在工业传动系统的技术演进中，从摩擦传动到齿形啮合、从被动导向到主动对中、从高维护到免维护，每一步技术改进都是对实际应用痛点的强有力回应。选择合适的传动方案需要建立在对工况需求的深入理解与技术原理的准确把握之上，只有将系统化的选型逻辑与工程化的参数匹配相结合，才能真正实现传动系统的性能优化与价值创造。
