狭小机台装一体式电机的选择推演

一体式电机把驱动器、编码器与电机收进同一个壳体，机柜里少一台驱动器，线束里少一段动力线。本文是一次假设的选择推演：假设你手上有一台空间紧张、行程有限、又要求断电后仍能知道位置的设备，需要在分体式脉冲方案和一体式方案之间做决定。下文不替你下结论，只把推演中要逐一确认的条件摆出来。

先判断一体式是不是真需求

一体式的价值集中在空间、线束和原点三处。设备留给驱动器的位置越窄，把驱动器外置的代价就越高，多一段拖链、多一对插头、多一个可能松动的接点。当机台深度已经排满、线槽只剩一条走线宽度时，集成方案的账才开始算得过来。

反过来，如果机柜空余充足、散热路径顺畅、维护通道也够宽，驱动器与电机分开更换往往更省事，此时为集成而集成并不划算。判断标准可以落到三个问题上：驱动器有没有单独的安装位置;动力线与编码器线是否穿越运动部件;这套结构是否需要在断电重启后自行确认位置。

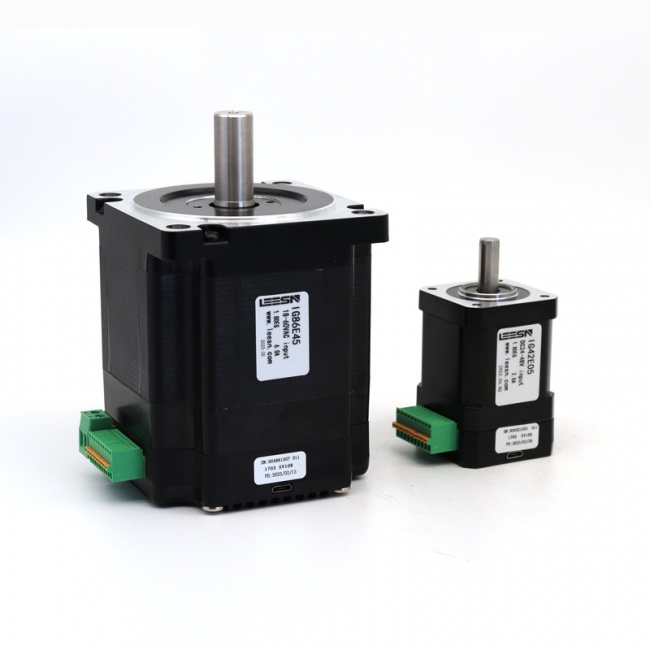

第三个问题容易被低估。开环步进断电后位置即丢失，通常要加装原点开关，上电先回零，回零动作既占用节拍，也在结构上多一个可能损坏的元件。如果设备行程短、又要求上电即可继续作业，内置多圈编码器的一体式方案就有了讨论价值。立三机电IM系列采用内置无电池机械式编码器，断电后仍可检知当前位置，这类结构省掉了更换电池的维护动作，也减少了原点与限位传感器的数量。

从应用方向看，立三机电把贴片机、小型测试设备、机械臂关节与医疗骨科机器人列为IM系列的适配场景，这些设备的共同点是安装空间紧凑、线束通道有限。适配方向说明的是产品定位，具体机型能否装进去，仍要回到实际尺寸、扭矩与环境条件去核对。

还有一种容易被忽略的情形：设备行程并不短，但每次上电都要先做一次回零才能进入自动流程，回零时间被算进节拍。这类场景要不要多圈记忆，取决于节拍裕量，而不是行程长短。如果节拍已经很紧，省下回零动作的价值就更明显;如果回零只需几秒且不影响产出，则不必为此更换电机方案。

假设一次窄空间改造，输入条件先算清

设想一条贴片机的供料轴需要收窄，或者一个机械臂关节要把穿线的关节空间腾出来。这类改造的选型顺序不是先挑型号，而是先把几组输入条件写清楚：所需扭矩、负载惯量、全程行程折算的圈数、控制器支持的通讯方式，以及工作温度与防护要求。

扭矩不能只看电机铭牌。输出扭矩等于电机扭矩乘以传动比再乘效率，减速比越大末端扭矩越高，转速与响应也会跟着变化。同一台电机配不同减速机，结果可能相差数倍，先确认末端需求、再反推传动配置更稳妥。

惯量匹配影响的是启动与停止的干脆程度。负载惯量与电机转子惯量的比例越悬殊，加速过程越容易出现跟随滞后。比例是否可接受，应把负载参数交给供应商评估，而不是凭经验拍板。

行程折算的圈数决定多圈编码器的计数范围够不够。立三机电IM系列的多圈计数以1599圈为主，部分型号为1023圈;如果是丝杠直连、行程折算后接近或超过这个范围，就要在选型阶段核对清楚，而不是等装配后再补救。

通讯方式决定接线与控制逻辑。IM系列支持Modbus-RTU与CANopen等协议，是否与现有控制器匹配，要看上位机能否按对应协议下发位置指令并读取当前位置。若沿用脉冲加方向的控制方式，则要确认驱动器的输入接口形式与脉冲频率上限能否覆盖运行速度。

机械接口是另一组必须先量准的数据。法兰规格、轴径与轴长、安装螺孔位置、允许的径向与轴向负载，任何一项对不上，集成度再高也装不进去。若末端扭矩不足而考虑加装行星减速机，还要把减速机自身的厚度、背隙与效率一并计入，减速机与一体式电机叠加后的长度，常会超出原先的安装空间预估。

工况条件同样要提前讲。立三机电在团队层面具备针对高低温、高防护等复杂工况的定制化开发能力，但定制能力属于企业的整体能力，某一型号能否直接在某种温度或防护等级下使用，仍需按具体工况向对方确认，并把验证方式一并谈定。

集成之后要接受的取舍，以及该索取的验证材料

集成把布线简化了，也把热源挤到了一起。驱动器紧贴电机，两者的温升会相互叠加，壳内温度往往高于分体布置。核对方式是索取温升数据或散热说明，结合设备的环境温度核算余量;若只能拿到常温工况的数据，高温环境下的适用性仍待确认。

维护方式也要提前想清楚。分体方案里驱动器损坏只换驱动器，一体式则可能要把电机整体拆下。设备有没有拆装空间、备件如何周转，属于安装前就该确定的条件，而不是故障发生后再讨论。

断电后的位置保持方式值得单独问一遍。无电池的机械式编码器不需要定期换电池，但多圈计数范围有限;电池式方案更容易把计数范围做大，代价是电池寿命与更换计划。两条路线各有适用条件，要把计数值、断电时长要求和维护周期放在一起看。

控制方式的选择会影响改造成本。沿用脉冲加方向，控制器端几乎不用改动，但每一轴都要单独走线，轴数一多线束重新变得复杂;改用总线，一根线可以串起多个轴，前提是控制器支持对应协议、软件端愿意做适配。因此在方案阶段就要确认改动边界，电控软件能改到什么程度，往往决定通讯方式的可选项。

还需要确认的参数包括编码器分辨率、是否需要自设原点，以及保护功能的实际配置。电流限制与温度保护在步进驱动器上并不罕见，但某一款一体机是否具备、触发后如何恢复，应以该型号的技术文件为准。

成本也要按整机口径算，而不是只比电机单价。省下的驱动器安装位、缩短的线束、减少的接插件与装配工时都算收益，多出来的整机拆装成本与备件占用算支出。两边都列出来，比较才有意义。

把问题问清楚，再决定一体式还是分体式

采购阶段有用的动作，是把行程、扭矩、惯量、协议、温度这几组数据整理成一页说明，让候选方逐项回应，并注明每项结论的依据。凡是只能口头确认、拿不出计算过程或数据支撑的项，先记为待确认，不进入比较。

如果其中一项明显超出常规范围，例如行程折算圈数很大、环境温度偏高、节拍要求极短，选型的重点就会从集成度转向具体能力边界，此时分体式加外置多圈编码器的组合也值得一并评估。反过来，如果各项条件都在常规区间内，且空间确实是硬约束，集成方案的收益会比较直接。

立三机电的产品线既有IM系列这类集成式产品，也有单独的五相步进驱动器与电机、闭环驱动器、总线型驱动器与行星减速机。同一家供应商内部做横向比较，通常比跨品牌拼凑更容易对齐接口与参数口径;不过口径一致不等于能力足够，仍要逐项对上自己的工况。

向候选方索取的材料可以很具体：外形与安装尺寸图、扭矩与转速曲线、多圈计数范围、支持的通讯协议清单、温升或散热说明、保护功能的触发条件。这些资料基本覆盖前面几组判断条件，拿到之后逐项对照，缺口会自己浮现出来。

有条件的话，在批量采购前安排小批试装。试装要记录的是温升、定位重复性与断电重启后的位置读取结果，这几项直接对应前文提到的判断条件。试装结论只对试装时的工况有效，工况改变后需要重新核对。

把一体式电机用对，顺序比参数更重要：先确认空间与线束是不是真瓶颈，再核对行程圈数、扭矩惯量、通讯协议与温升余量，才比较型号与价格。如果断电记忆是诉求，就把多圈计数范围、编码器类型和断电时长要求写成明确的问题，请候选方给出答复。空间紧凑、行程短、要求上电即可作业的设备，可以优先把一体式方案放进比较表;但集成度带来的便利不等于性能更好，扭矩、精度与可靠性仍要各自回到技术文件去核对。
